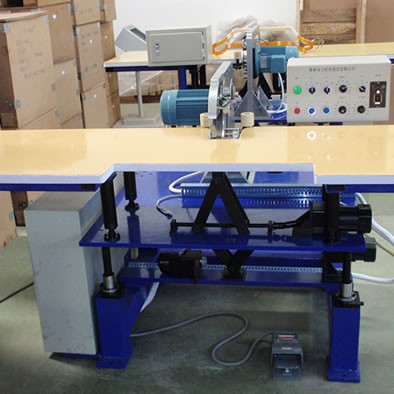

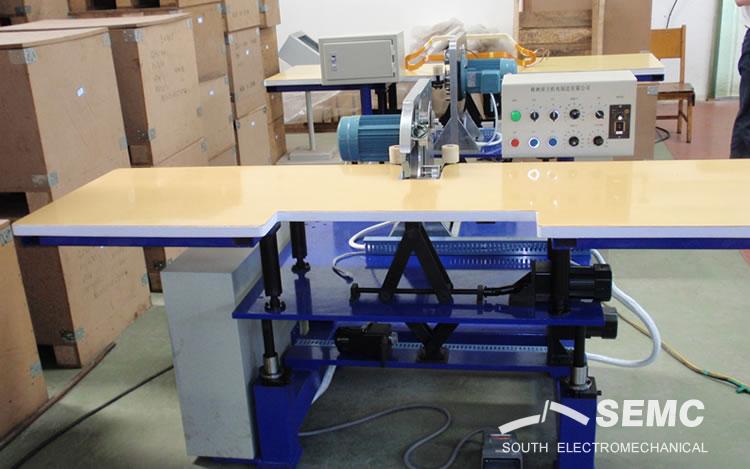

本设备适用于中小定子线圈绝缘带绕包扎。可包扎线圈的直线部、R部以及部分斜部。

一、设备主要特点：

● 可升降的包带头，满足各种线规保持中心要求。

● 平台支撑线圈，省力。

● 包扎速度可变频设定

● 叠包率可手动设定。

● 包带张力手动设定。

● 可适应亚胺薄膜、云母带、玻璃丝带、复合带等盘状绝缘带

● 脚踏开关启动停止

二、 技术规格参数

线圈截面(宽×高)：最小10X10mm；最大20X60mm；

线圈总长度  1500mm

线圈跨距170～450mm；

盘状绝缘带最大外径φ105mm；

可装绝缘带轴孔φ30（有特别要求可定制）；

绝缘带宽度尺寸20～25mm；

绕包头转速0～300r/min（无极可调）；

绝缘带叠包方式25％～75％叠包；

 外形尺寸长X宽X高：2200X1500X900
