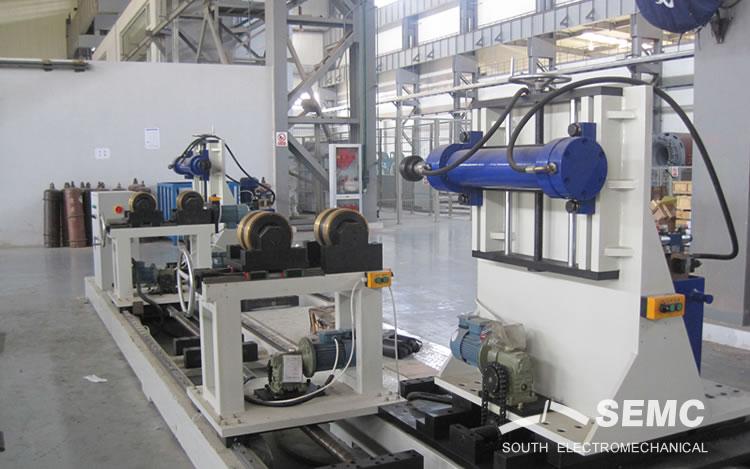

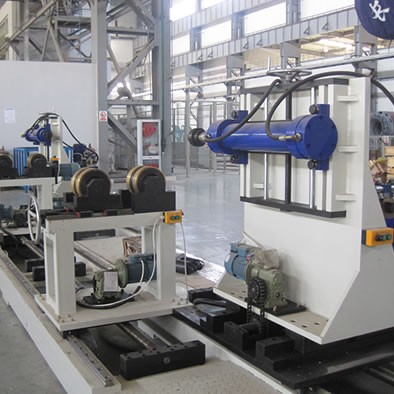

本机适用于发电机转子装配制造过程中转子直部槽打槽楔工序。由2套液压打槽楔头、2套转子滚轮架和固定床身、移动床身、导轨、液压站、操作系统、检测系统组成。

工作时将发电机转子轴搁放在转子滚轮架上，转子逐槽配垫楔下垫条，由两端的液压槽楔机将槽楔压入转子槽内。

主要技术参数

转子本体直径范围：            Φ520～900mm

转子本体长度范围：            1200～4000mm

转子轴颈直径范围：            Φ180～520mm

转子轴的全长范围：            4100～9500mm

槽楔机轴向调整工作范围：        1500～4500mm

液压缸工作高度调整范围：        850～1100mm

最大承载重量：               25t

滚轮中心距：               300～500mm（可调）

滚轮直径：                 Φ200～250mm

滚轮宽度：                 180～200mm

轮面材料：                 金属橡胶组合轮面（或合金铜轮面）

滚轮线速度：                0.4～1 m／min

操作方式：                 手操点动

调速方式：                 变频无级调速
